Einstelldaten Achsvermessung
Doppelquerlenkerachse (LT 28-35)
| Gesamtspur (ungedrückt) | +40' +-20' entspricht 3-6 mm |
| Sturz (in Geradeausstellung) | +40' +-20' |
| höchstzulässiger Unterschied zwischen beiden Seiten | 30' |
| Spurdifferenzwinkel bei 20° Lenkeinschlag nach links und rechts (nicht einstellbar) | -2° +-30' |
| Nachlauf (bei Fahrzeuneigung Null) | 2°30' +- 40' |
| entspricht dem Sturzunterschied bei Lenkeinschlag von 20° links nach 20° rechts | 1°40' +-15' |
| höchstzulässiger Unterschied zwischen beiden Seiten | 40' |
Faustlenkerachse (LT40-55)
Faustlenkerachse LT 4x4
— Chris 2009/10/21 18:31
Achseinstellung, wichtige Hinweise
Bevor man irgendwas einstellt, sollte man erst mal die Querlenkerbuchsen prüfen, ob sie verschlissen sind. Besonders die am oberen Querlenker, innen, sind da sehr anfällig. Wenn da die Schraube nicht mehr mittig in den Buchsen sitzt, sondern am Metallring der Buchsen anliegt, müssen sie getauscht werden. Ansonsten hat man doppelte Arbeit mit der Achseinstellung.
-Nachlauf bei der Achse stellt man über die Zugstreben ein. Wie es geht steht hier.

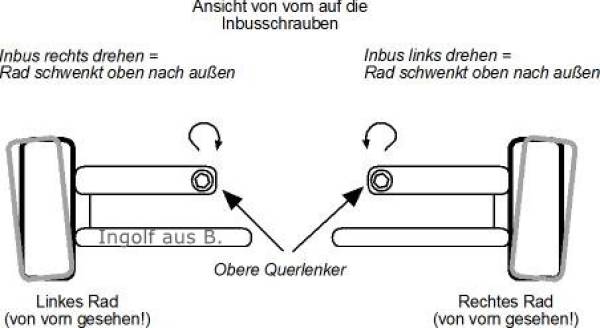

-Sturzeinstellung über die langen Inbusschrauben am oberen Querlenker;
Werte s. o.(Ingolf aus B , 3/2017)
sowie dies,
und
das.
-Spureinstellung geht wie folgt:
-erst mal Lenkgetriebe in Mittelposition bringen.
Schubstange (also die vom Lenkgetriebe zum linken Umlenkhebel) so in der Länge einstellen, dass die Spur am linken Vorderrad stimmt. Dann über die linke Spurstange die Spur des rechten Vorderrads einstellen, aber immer kontrollieren, das Lenkgetriebe und linkes Vorderrad noch richtig stehen.
Bei den Schubstangen gibt's verschiedene Varianten.
-Wenn nur ein Gewinde vorhanden ist, muss man zum Einstellen ein Gelenk ausdrücken.
-Wenn zwei Gewinde vorhanden sind, wie bei der Spurstange, kann die Stange eingebaut bleiben und wird nur verdreht (nach Lösen der Klemmschellen).
Die Gewinde müssen natürlich vorher gut mit Kriechöl eingeweicht werden. Falls sich die Stangen trotzdem nicht drehen lassen, dann sind sie komplett ausbauen und erst mal gängig zu machen. (Auszugsweise aus Forumsbeitrag von Chris am 10. November 2017 12:38:42: )
