Zentralelekrik und Relais

Das Fehlen der Abdeckklappe der Sicherungen ist beim „TÜV“ ein schwerer Mangel!


Teilenummern Zentralelektrik


Bis Bj 1982 : 171 937 821 A (Ab FG Nr 28A 0005 295 ersetzt durch 171 941 821 C)
Ab Bj 1983 : 171 941 821 C


Funktion

Die Zentralelektrik übernimmt mehrere Aufgaben gleichzeitig.

-Vorne ist sie Relaisträger und Sicherungshalter.

-Hinten nimmt sie die Stecker der verschiedenen Kabelbäume auf.

-Im Inneren sind zwei Leiterplatten , die alles miteinander verbinden.

Kabelbäume werden je nach Fahrzeugart und Ausstattung (Kastenwagen/Pritsche/Lang/Kurz/etc)
zusammengestellt , und von hinten in die Zentralelektrik eingesteckt.


Einbauort der Zentralelektrik

Bei allen LTs erster Generation ist die Zentralelektrik links unterhalb der Lenksäule verbaut.
Die Sicherungen sind durch eine durchsichtige Kunststoffklappe erkennbar.
Alle Relais und die Sicherungen für Zusatzfunktionen sind oberhalb der 15 Sicherungen verbaut.
Um sie zu erreichen muß die Verkleidung links neben der Lenksäulenverkleidung demontiert werden.

Zum Vergrößern ins Bild klicken
Beispielbild für ACL Diesel BJ 1995 , Fahrzeuge mit anderen Ausstattungen haben andere Platzbelegungen .
Weiss/Grau : Kennzeichnungsdruck auf dem Relais — Rot : Steckplatznummern auf der Zentralelektrik


Relais im LT

Typ und Kennzeichung der Relais sowie Einbauorte in der Zentralelektrik

Markierung Funktion VAG-Teile Nr. Relais Steckplatz VAG-Teile Nr. Sockel Bemerkung
19 Wisch-Wasch-Intervallsteuerung 191 955 531 „3“ (M) in ZE Standard
99 Wisch-Wasch-Intervallsteuerung programierbar 357 955 531 „3“ (M) in ZE Erweiterung
21 Blinker/Warnblinker 4x21W 111 953 227 D „4“ (N) in ZE Standard
22 Blinker/Warnblinker mit Anhänger 2+1 (6) x21W 431 953 231 „4“ (N) in ZE Sonderausstattung Anhängerkupplung
ohne Blinker/Warnblinker mit Anhänger und Zusatzblinkleuchten 3+1 (8) x21W 211 953 231 K „4“ (N) in ZE Sonderausstattung Anhängerkupplung
und Zusatzblinkleuchten
24 Entlastungsrelais X-Kontakt 141 951 253 B „1“ (K) in ZE Standard
42 Steuergerät Kühlmittelmangelanzeige 191 919 376 A „7“ FIXME Standard
53 Relais elektr. Fensterheber 141 951 253 B „9“ FIXME Sonderausstattung Fensterheber
60 / 258 Vorglührelais Diesel, alte Version , kurze Nachglühzeit (5sec) 443 911 261 „5“ 867 9375 01 Standard bis 1993
102 Vorglührelais Diesel, neue Version, lange Nachglühzeit (3min) 191 911 261 C „5“ 867 937 501 Standard ab 1993
151 Abschaltrelais Nebelschlußleuchte bei Anhängerbetrieb 701 945 383 „11“ FIXME Standard ab 1993
ohne Abblendrelais 111 943 583 „0“ (J) in ZE Standard bis ca. 1983

FIXME Tabelle ergänzen um Benziner , ältere Diesel FIXME

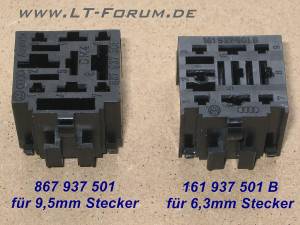

Relaishalter für zusätzliche Relais


Es gibt zwei verschiedene Relaisträger.
Sie unterscheiden sich in der Größe der Steckkontakte.
Es werden immer Steckkontakte MIT Rastnase benötigt !

Diese Relaisträger braucht man ,
wenn man die Zentralelektrik um ein Relais erweitern will




Zum vergrößern ins Bild klicken

Sicherungshalter für zusätzliche Sicherungen

Bauform Zusatzsicherung Bild VW-Teilenummer sonstige Teilenummern
Torpedo FIXME 171 937 501 bitte Nachtragen
Flachsicherung FIXME 1H0 937 530 bitte Nachtragen

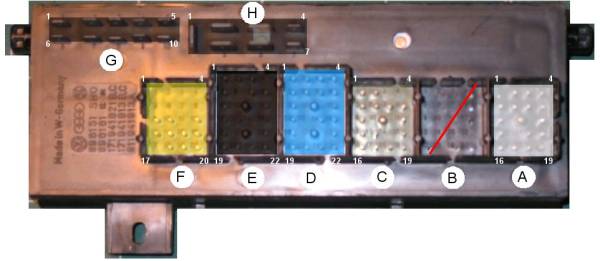

Stecker auf der Zentralelektrik-Rückseite


Die Zentralelektrik verbindet die Kabelbäume der verschiedenen Einbaubereiche miteinander.
Es sind bei allen LTs 5 große farbige Stecker , darüberhinaus mehrere Einzelstecker.

Die Kabelbäume sind unterschiedlich , je nach verwendetem Motor , der Fahrzeuglänge , und den jeweiligen Ausstattungen.


Die großen Stecker werden in angespritzte Fassungen eingesteckt.
Markiert sind diese Fassungen von A bis F.
Hier die grundsätzliche Funktion. Detailierte Steckerbelegung auf den Unterseiten.

Stecker Baugröße Farbe Anz Kontakte Funktion Kabelstrang
Stecker A klein weiss 19 Leitungsstrang vorne + Maschine
Stecker B unbelegt
Stecker C klein farblos 19 Leitungsstrang vorne + Maschine
Stecker D groß blau 22 Leitungsstrang Schalttafel
Stecker E groß schwarz 22 Leitungsstrang Schalttafel
Stecker F klein gelb 20 Leitungsstrang Aufbau hinten und Heckleuchten
Steckfeld G 10 Zusatz-, Zubehörfunktionen
Steckfeld H 7 Klemme 30


Die Bezeichnungen A-H sind mit den Großbuchstaben identisch , die in den Schaltplänen angegeben sind.
Die jeweilige Ziffer dahinter ist die Pin-Nummer.

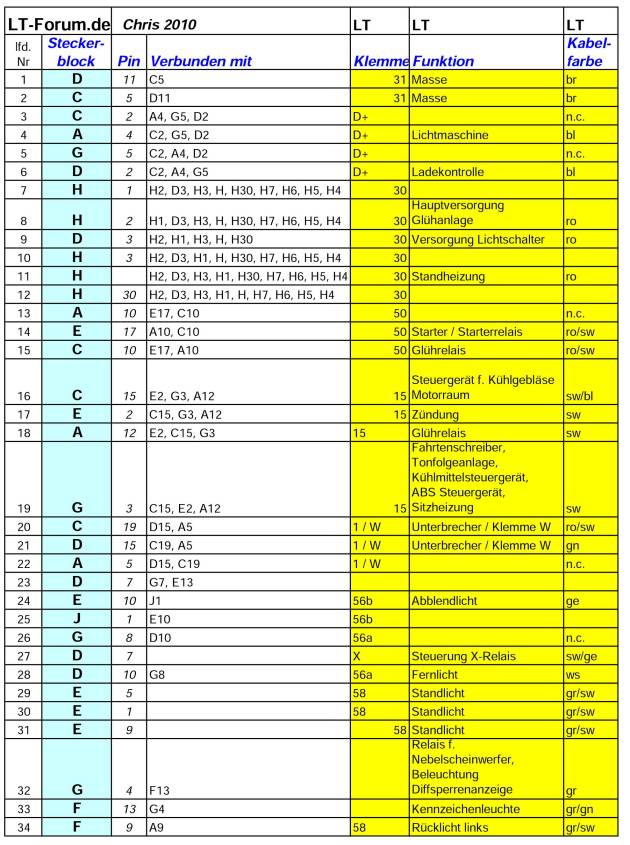

Kabel- und Steckerverbindungen in Tabellenform


Diese Tabelle ist nicht nach Baujahren und Ausstattungen geordnet / gefiltert und bezieht sich rein auf die Verknüpfungen innerhalb der ZE und die Anschlussmöglichkeiten, die genutzt werden können.

Die Anschlüsse sind wie folgt zu erkennen, wobei die Schattierungsfarbe die zugehörige Steckerfarbe wiedergibt:


Fallen ganze Bereiche der Elektroanlage aus , sind zuerst diese Stecker auf festen Sitz zu kontrollieren.
Ist zB Stecker F abgerutscht , fällt die gesammte Beleuchtung am Heck aus.

Eine Tabelle der in verschiedenen Baujahren und Fahrzeugen verwendeten Anschlüsse und die internen Verbindungen in der ZE kann man in dieser Tabelle finden und filtern:

Original-Übersicht Belegung Zentralelektrik

Auszüge daraus

Änderungen/weitere Erkenntnisse zunächst hier eintragen, z. B.

„lfd. Nummer: … und Feststellung“
