Ablagen und Handschuhfach

Für den LT gab es verschiedene Ablagen :

-in den Fahrerhaustüren ,

-auf der Motorhaube und

-unterhalb des Armaturenbrettes.

FIXME Zu den Untertiteln fehlen leider noch Bilder FIXME


Ausführungen bis 1983

Handschuhfach

-offene Version FIXME

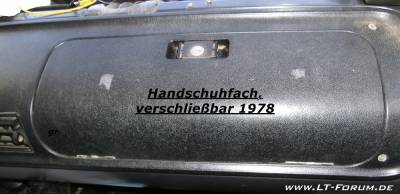

-verschließbar(Zusatzausstattung)


Ablage auf Motorhaube

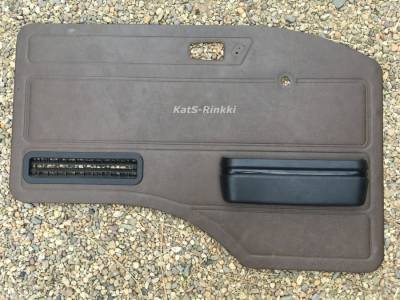

Ablage Tür

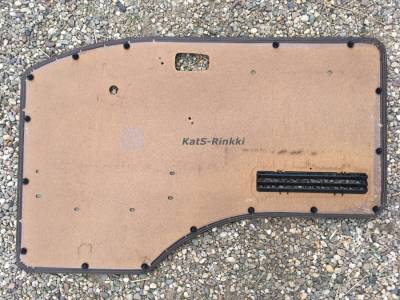

Die Türpappe hat bereits vorgestanzte Löcher.

Wichtig

Das Ablagefach darf den schnellen Zugriff(sicherheitsrelevant!) der Handbremse nicht behindern.

Bei den Original-Türpappen sind die vorgestanzten Löcher so platziert, dass das dort angebrachte Ablagefach den schnellen Griff nach der Handbremse nicht behindert.

bitte anklicken

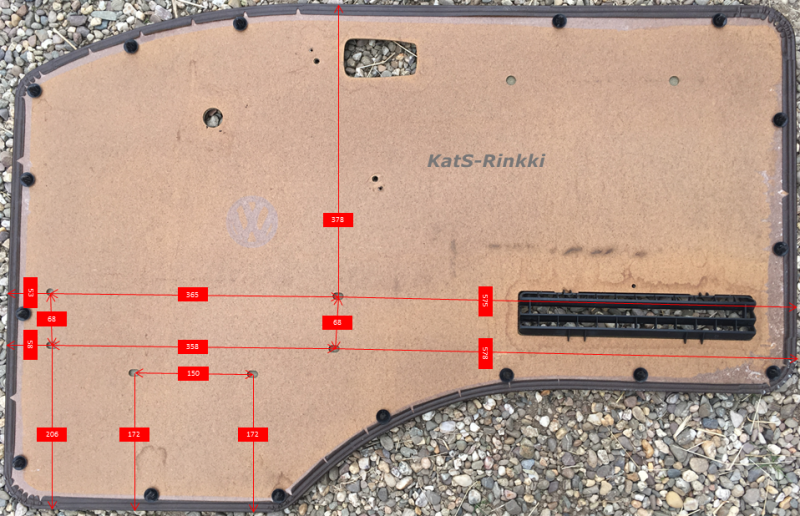

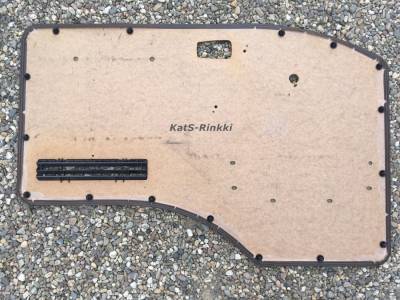

Abmessungen der original vorgestanzten Löcher zu definierten Bezugs-Kanten / zu den Löchern untereinander. (KatS-Rinnki, 12.06.2017)


Ausführungen von 1983 bis 1993

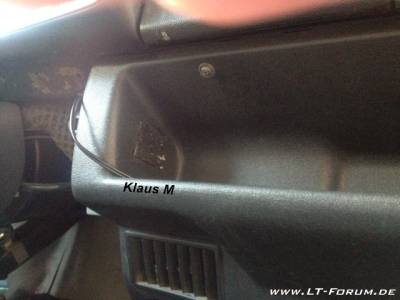

Handschuhfach ohne Deckel

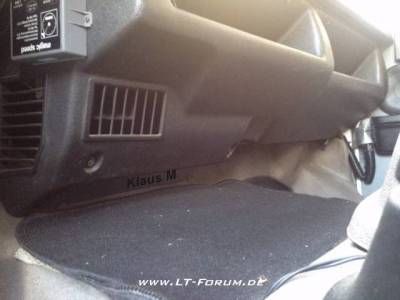

Ablage vor dem Heizungskasten


Ablage Tür

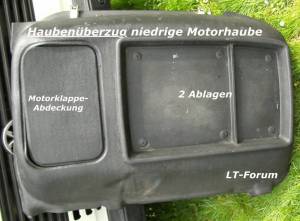

Ablage Motorhaube


Ausführungen ab 1993

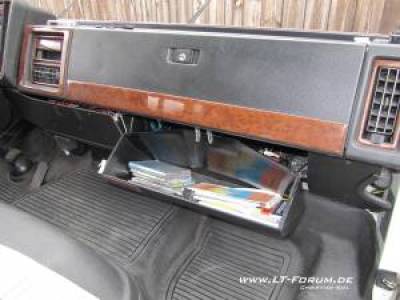

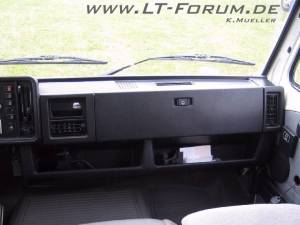

Handschuhfach mit Deckel

Mit der Überarbeitung des Innenraums 1993 bekam das Handschuhfach einen Deckel .


Handschuhfach mit Deckel Sonderzubehör
PR-Code 4N1
VW-Teilenummern :
Schalttafelkasten abschliesbar 600 857 101
Schalttafelkastenklappe 600 857 122


Zusammen mit dem Deckel wurde eine Verblendung des Amaturenbretts angeboten.
Der Blendensatz besteht aus drei Teilen , jeweils Links , Mitte und Rechts um die Gebläsedüsen.

PositionTeilenummerBild
Links600 857 175 FIXME
Mitte600 857 171 FIXME
Rechts600 857 175 FIXME
Klemmhülse600 857 236 FIXME
SpreitznietN 038 503 1 FIXME



Handschuhfachdeckel - Anschraubpunkte und Führung

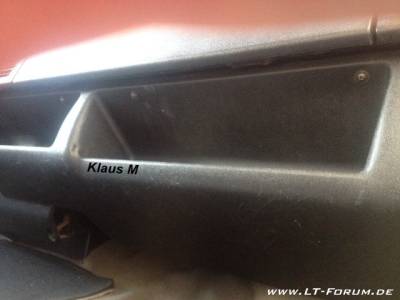

breite Ablage unterhalb Amaturenbrett


LenkradpositionBeschreibungTeilenummer
Linkslenker Ablagefach rechts 281 857 922
Rechtslenker (GB) Ablagefach links 281 857 921

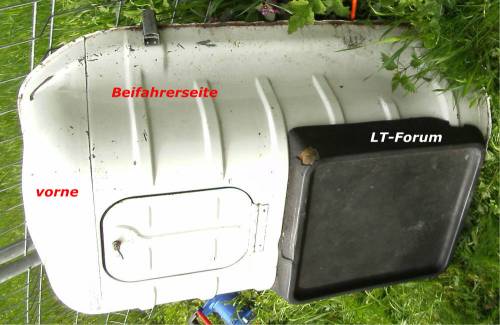

Ablage auf Motorhaube



FIXME Bild eingebaut
Sonderzubehör
PR-Code 5FB „Ablage auf der Motorabdeckung“
nicht mit Beifahrer-Doppelsitzbank (3SF)

Ablage 281 863 243 D
Klemmscheibe N 902 204 01 B10x40
Stopfen N 902 016 01 A8x22,75×20

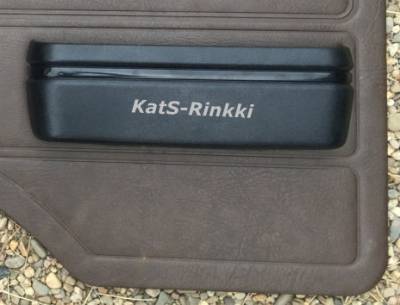

Seitentaschen in den Fahrerhaustüren



Sonderzubehör
PR-Code 3YB „Ablagen an beiden Fahrerhaustüren“

Beschreibung VW Teilenummer Info Bild
Ablagekasten 281 867 133 beide Seiten baugleich Bild gesucht
Scheibe 803 867 169 4 Stück pro Seite Bild gesucht
Schraube N 013 998 1 4 Stück pro Seite
ST4,2×16-C
Bild gesucht




andere Ablagen auf der rechten Seite des Armaturenbrettes

werden hier gezeigt.

Christian aus Kiel hat folgenden Umbautipp :

Handschuhfach vom T3 Bus:

Unter das LT-Handschuhfach mit Deckel wurde dies druntergebaut; bringt weiteren geschlossenen Stauraum.


Befestigungen

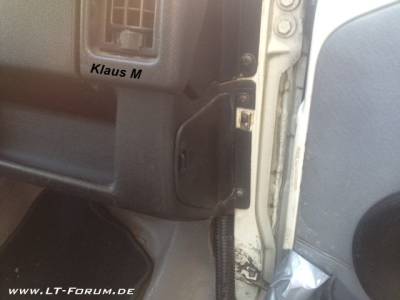

Rechts ist die Ablage an der A- Säule befestigt.


Oben an der Standardablage

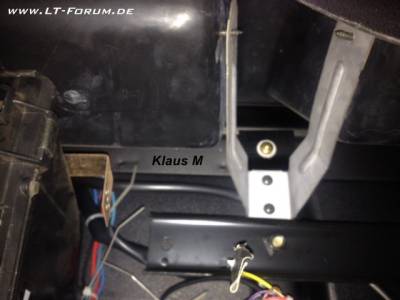

Hinter der Ablage befindet sich ein Winkel der die Ablage an 2 Stellen befestigt

Links ist die Ablage an der Heizung befestigt


Sehr (seeehr) gut klebt „Fix All“ (SMX Hybrid Polymer - z.B. bei OBI); auch PU-Karosseriekleber eignet sich hervorragend.




StefanSteinbauer 15:26, 13 November 2016 UTC
